LE LOGICIEL SIOC

La première étape consiste à télécharger les sources d'installation du programme. Vous les trouverez ici :

https://www.opencockpits.com/index.php/en/download/category/sioc

Dans la partie SIOC ver X.X, cliquer sur le bouton Download

Dézipper le fichier et exécuter le setup (via clic droit / Exécuter en tant qu'administrateur).

Cliquer sur Next >

Cocher la case "I accept the terms in the licence agrement et Cliquer sur Next >

Cliquer sur Next >

Cliquer sur Install >

Cliquer sur Finish

PARAMETRAGE

Nous pouvons maintenant connecter notre montage au port usb du pc.

Exécuter le programme sioc.exe ("C:\Program Files (x86)\IOCards\SIOC\sioc.exe"), toujours via clic droit / Exécuter en tant qu'administrateur.

Il va falloir configurer deux paramètres : Le fichier ssi par défaut et le numéro de carte

Cliquer sur le bouton carré "Setup"

Cliquer sur le bouton jaune et rechercher un fichier ssi. Si vous avez déja votre programme de crée, sélectionnez-le ou sélectionnez un fichier dans C:\Program Files (x86)\IOCards\SIOC (pour l'instant peut importe lequel).

Cliquer sur Save & Exit

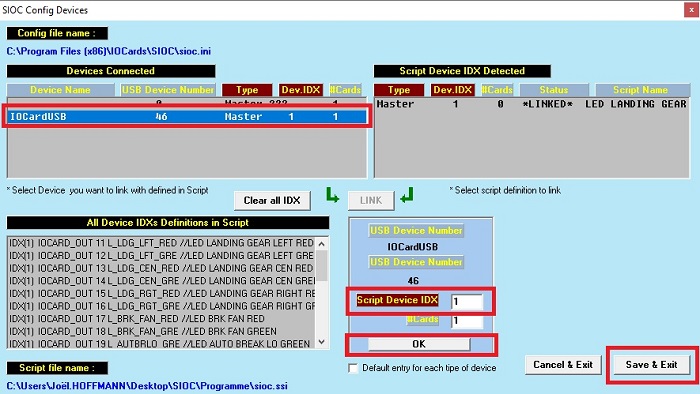

Dans Sioc, cliquer maintenant sur le bouton Config Devices

Sélectionner le Device IOCardUSB.

Saisir la valeur 1 dans la zone Script Device IDX.

Cliquer sur OK.

Cliquer sur Save & Exit.

Nous remarquons deux choses : Le programme par défaut (fichier ssi) est bien le fichier que nous venons de selectionner et le numéro IDX est bien à 1 (Le numéro de device est attribué par windows et peut changer en fonction du port USB que l'on utilisé)

TEST DE CONNEXION

Cliquer maintenant sur Sioc Monitor.

Double cliquer sur la ligne IOCardUSB

Nous pouvons maintenant tester nos entrées et nos sorties (en utilisant apr exemple un voltmètre si aucune sortie n'est encore branché.
