LE HARDWARE

J'avais acheté mes cartes d'occasion en 2014, mais je n'y ai pas touché par manque de temps.

En ce printemps 2020 ou nous sommes confinés, je profite de la situation pour m'attaquer (enfin) a cette partie.


J'ai donc 4 cartes, dont voici le détail :


La carte Master

C'est le coeur du système IO Cards, la carte principale qui va commander les entrées et les sorties.

Lien : https://www.opencockpits.com/catalog/master-card-p-29.html?cPath=21_27



La carte USB Expension

Cette carte permet de raccorder la carte Master a un port USB d'un ordinateur. Elle permet de connecter 4 cartes Master.

Lien : https://www.opencockpits.com/catalog/expansion-card-p-37.html?cPath=21_27

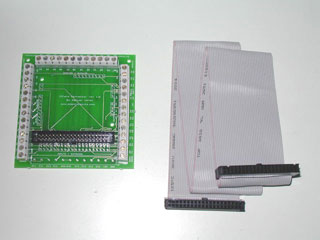

La carte Input

Cette n'est pas obligatoire, car on pourrait connecter directement les fils de la nappe reliée à la carte Master, sur nos différents connecteurs et switchs.

Mais l'avantage de cette carte est qu'elle permet d'avoir a disposition un bornier, plus pratique à installer, et surtout d'avoir une numéroations des entrées, directement sur le PCB.

Lien : https://www.opencockpits.com/catalog/inputs-connection-p-70.html?cPath=21_27



La carte Output

Cette carte est la même que la carte Input, mais permet de connecter les sorties. Seul le connecteur 40 broches est décalé.

Lien : https://www.opencockpits.com/catalog/outputs-connection-p-69.html?cPath=21_27





CONNEXION ET FIXATION DES CARTES

Il va falloir maintenant connecter les cartes entre elles, mais aussi trouver une organisation pour que cela ne soit pas trop le bazare.

J'ai donc opté pour fixer les cartes sur une chute d'aggloméré, que je mettrai dans le pedestal, ce qui mettra le montage à l'abri de la poussière.

J'ai utilisé des vis (https://www.gotronic.fr/art-assortiment-de-330-vis-kv330-6519.htm) et des entretoises en plastique (https://www.gotronic.fr/art-10-entretoises-lisses-4mm-6528.htm) de chez Gotronic.

Afin "d'éconnomiser" un cable, j'ai emboité la cate Master directement dans la carte USB Expension.




Il ne reste plus qu'a conncter la carte Input au connecteur J3 de la carte Master et la carte Output au connecteur J2 et alimenter notre carte Master avec du 5V.
